- Ställdonet finns med både 3-punkts potentialfritt styrläge och modulerande/proportionellt styrläge
- Återföringssignal (endast tillgänglig i modulerande/proportionellt läge)
- Snabb gångtid

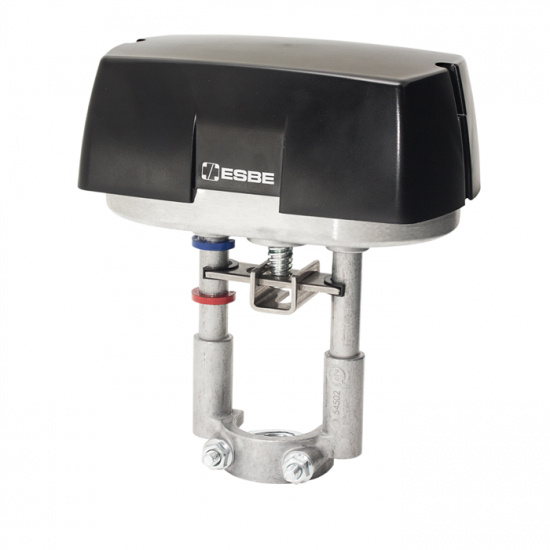

Serien ALFxx1 är en serie linjära ställdon i 230 V-version tillgängliga med 3-punkts potentialfritt styrläge (ut/in) och modulerande/proportionellt styrläge (spänning/ström). Serien finns med olika nivåer av kraft och slaglängd.
| Anslutningsspänning: | 230 ± 10% V AC, 50/60 Hz |
| Effektförbrukning: | se tabell |
| Slaglängd: | 5..30/5..60 mm |
| Ställkraft: | 600-2200 N |
| Driftcykel: | max. 50 %/h |
| Modulerande styrsignal: | 0 - 10V DC, 2 - 10V DC |
| Kapslingsklass: | IP54 |
| Vikt: | 1,5 kg |
| Omgivande luftfuktighet: | max. 90 % RH |
| Återkopplingssignal, "U": | 2 – 10 VDC (0 – 100%) |
| 3-punkts potentialfri, driftspänning (källa): | 230V AC |
| Omgivningstemperatur, max.: | +50 °C |
| Omgivningstemperatur, min.*: | -10 °C |
| *Om ställdonet används i applikationer med medietemperaturer under 0 °C ska ventilen vara utrustad med en spindelvärmare ALF802. | |
| Gångtid för modulerande/proportionell signal, version 600, 1000, 1500 N; Ventil med slaglängd mellan 5-15 mm: | 15 s |
| Gångtid för modulerande/proportionell signal, version 600, 1000, 1500 N; Ventil med slaglängd mellan 16-25 mm: | 20 s |
| Gångtid för modulerande/proportionell signal, version 600, 1000, 1500 N; Ventil med slaglängd mellan 26-60 mm: | 30 s |
| Gångtid för modulerande/proportionell signal, version 2200 N, Ventil med slaglängd mellan 5-60 mm: | 60 s |
| Gångtid för potentialfri styrsignal: | 60 s |
| Material, Kåpa: | Plast |
| Material, Stativ: | Aluminium |
