- Snabb gångtid.
- Kan användas för både 3-punkts och proportionell styrsignal.
- Återföringssignal.
- Perfekt matchning mellan ställdonet och ESBE-ventilen.

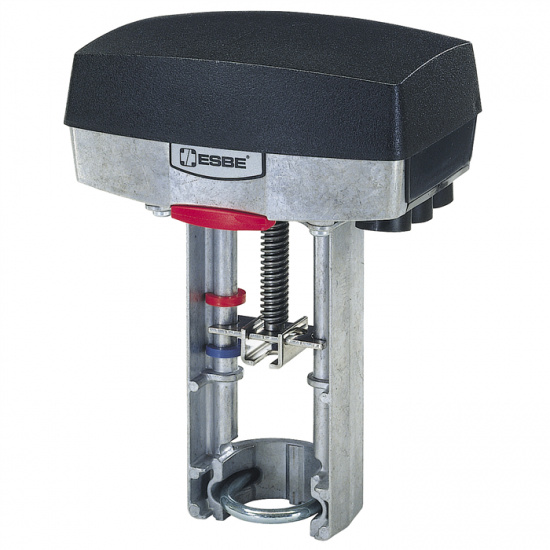

Serie ALB100 med spänningsproportionell signal eller 3-punktssignal (öppna/stäng) är ett ställdon med snabb gångtid och stor tillgänglig kraft. Elektroniken säkerställer att arbetsområdet justeras automatiskt och att gångtiden är densamma, oavsett ventilens slaglängd.
| Anslutningsspänning: | 24 ± 10% V AC, 50/60 Hz |
| Effektförbrukning: | 15 VA |
| Slaglängd: | 10-52 mm |
| Ställkraft: | 800 N |
| Driftcykel: | max. 20 %/h |
| Utgång Y, Volt: | 2-10 V (0-100 %) |
| Kapslingsklass: | IP54 |
| Vikt: | 1,8 kg |
| Omgivande luftfuktighet: | max. 90 % RH |
| Omgivningstemperatur, max.: | +50 °C |
| Omgivningstemperatur, min.*: | -10 °C |
| * Om ställdonet används i applikationer med medietemperaturer under 0 °C ska ventilen vara utrustad med en spindelvärmare ALF802. | |
| Gångtid för proportionell styrsignal, Ventil med slaglängd 10–25 mm: | 15 s |
| Gångtid för proportionell styrsignal, Ventil med slaglängd 10–32 mm: | 20 s |
| Gångtid för proportionell styrsignal, Ventil med slaglängd 10–52 mm: | 30 s |
| Gångtid för öka/minska signal: | 300/60 s |
| Material, Kåpa: | Plast/metall |
| Material, Stativ: | Aluminium |
