- Tät (provning med luftbubblor)
- Extrabrytare medföljer
- Kondenshindrande resistor för att förhindra kondens
- Kompakt och enkel att installera

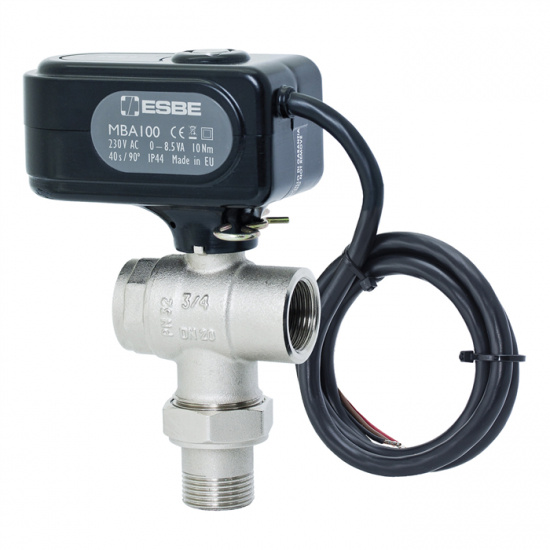

Serien MBA130 är ett sortiment av motordrivna trevägs kulventiler med ställdon för användning i värme- och kylsystem. Ventilen är tät (provning med luftbubblor) enligt EN12266-1. Serien MBA130 finns i DN20–25 och levereras med olika typer av anslutningar som passar de flesta behov. Ställdonet är monterat på kulventilen med en styrtapp av metall, som gör det möjligt att montera/demontera ställdonet på ett säkert, enkelt och snabbt sätt.
| Tryckklass: | PN 32 |
| Driftstryck: | 3,2 MPa |
| Vridmoment (vid nominellt tryck): | < 4 Nm |
| Läckage: | EN 12266-1:internt läckage B, tät (provning med luftbubblor); EN 12266-1: externt läckage A, tät (provning med luftbubblor) |
| Nätspänning: | 230 ± 10% V AC, 50 Hz |
| Effektförbrukning: | Motordrift: 3,5 W; Kondenshindrande resistor: upp till 5 W |
| Styrsignal: | 2-punkts SPST (Singel Pole Single Throw) |
| Kapslingsklass: | IP44 |
| Skyddsklass: | II |
| Gångtid 90°: | 40 s |
| Klassificering extrabrytare: | 6(1) A 230 V AC |
| Vridmoment: | 10 Nm |
| Media, Värmevatten: | enligt VDI2035 |
| Media, Vatten-/glykolblandningar: | max. 50 % (vid mer än 20 % tillsats måste pumpdata kontrolleras) |
| Medietemperatur, max.: | +90 °C |
| Medietemperatur, min.: | 0 °C |
| Omgivningstemperatur, max.: | +50 °C |
| Omgivningstemperatur, min.: | 0 °C |
| Anslutningar, Invändig gänga (G): | ISO 228/1 |
| Anslutningar, Utvändig gänga (G): | ISO 228/1 |
| Material, Ventilhus: | Mässing CW 617N, nickelplätterad |
| Material, Husände: | Mässing CW 617N, nickelplätterad |
| Material, Säte: | PTFE |
| Material, O-ring: | FPM |
| Material, Kula: | Mässing CW 617N, kromplätterad |
| Material, Bricka: | PTFE |
| Material, Axel: | Mässing CW 614N, kromplätterad |
| Material, O-ring, axel: | HNBR |
| Material, Packning: | Värmebeständigt fiber |
| Material, Koppling: | Mässing CW 617N, nickelplätterad |
| Material, Mutter: | Mässing CW 617N, nickelplätterad |
